Eigentlich hatte ich nicht vor mir einen weiteren Flieger zuzulegen, weil ich ja sowieso keine Zeit habe. Da bin ich aber zufällig daruebergestolpert! Ja und dann konnte ich auch nicht nein sagen. Ich habe ja noch einige F5B Antriebe.
Der Avionik war neu und alle Anlenkungen inkl. Höhenruder waren bereits von Sergey eingebaut. Da fällt dann ja auch schon mal einiges an Arbeit weg.

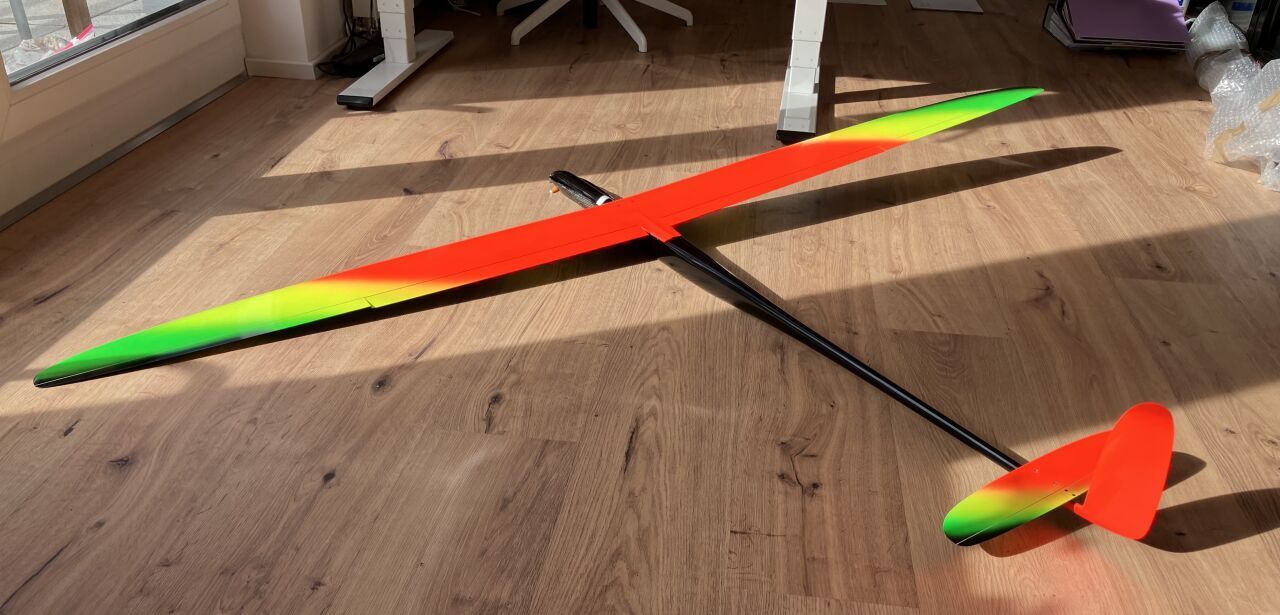

Hier mal ein paar Bilder
Was sofort auffällt, die Profile sind nochmal einiges dünner. Auch dünner zum B16 und die Geometrie des Höhenruders ist etwas anders als beim B16.
Die Rumpflänge vorne ist etwas kürzer als beim B16 und nach hinten eigentlich gleich.
Fangen wir mal als erstes mit dem Hoehenruderservo an.
Wie gesagt, ist das original von Sergey, GFK Platte mit 2 Kunststofffüssen. Ich hätte eigentlich wieder den Servohalter drucken koennen, wie beim B16 Rumpf, das habe ich mir aber gespart. Weil es wirklich sehr stabil und sauber gebaut ist. Es wurde nur im vorderen Bereich gekuerzt und der vordere Schraubpunkt versetzt. Das Gesamtgewicht ist somit gleich wie bei meiner gedruckten Variante. Empfänger wieder aus dem Gehaeuse geholt nebeneinander mit dem Akku und Zensus gesetzt. Servos sind alle KST X08.

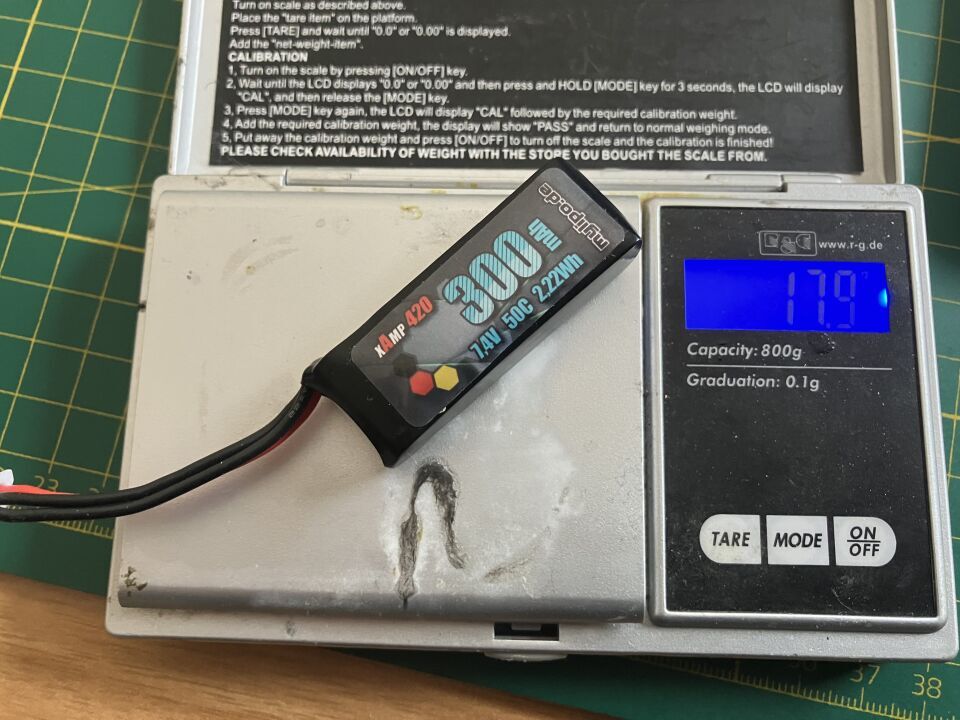

Empfaengerakku ist diesmal ein 300 mAh.
Wieder alles unnötige entfernen, Kabel kürzen etc.... Sind immer ein paar Gramm..

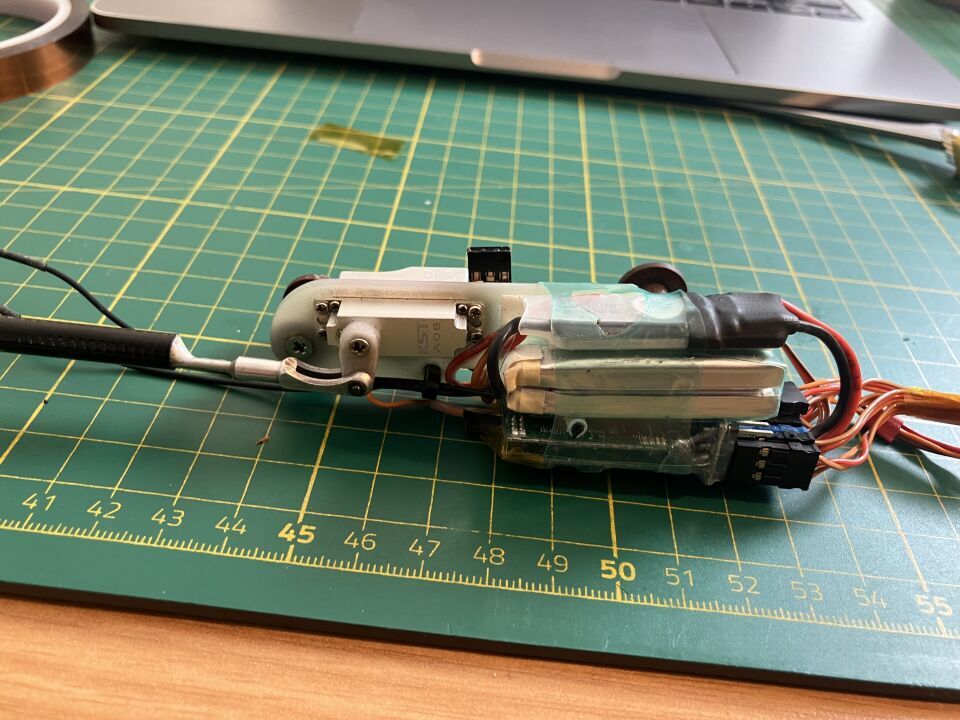

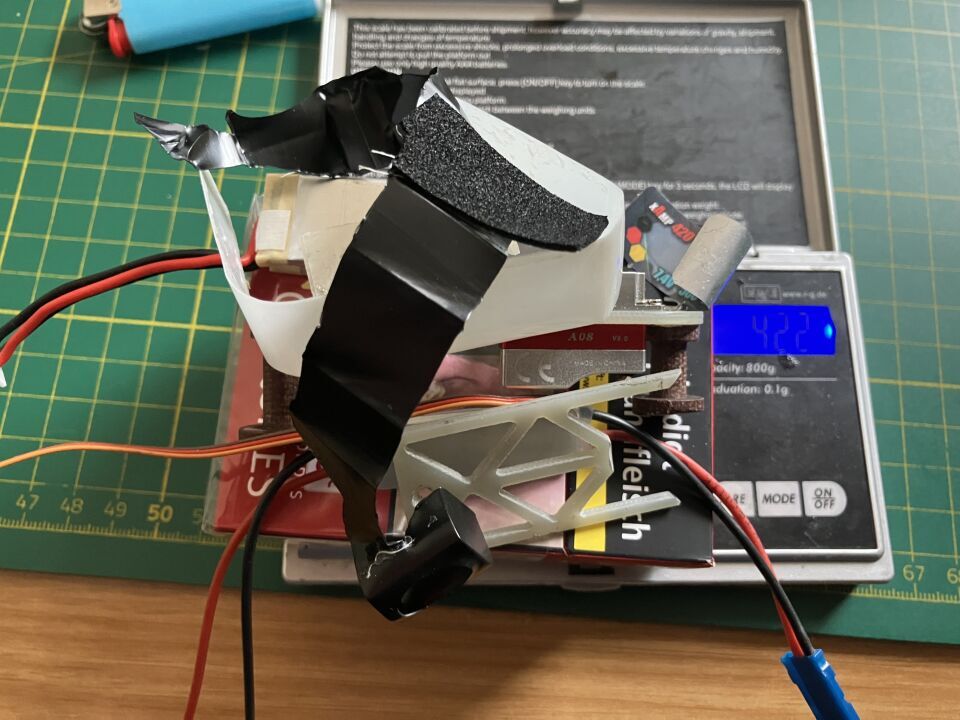

Alles wird einfach wieder mit dem Schrumpfschlauch eingeschrumpft.
Alles kann nun wieder in den Rumpf eingeführt werden.
Von der Breite im hinteren Bereich passt das gerade so. Dürfte aber nicht breiter sein...
Noch Löcher bohren fuer Antenne etc. und verschrauben..

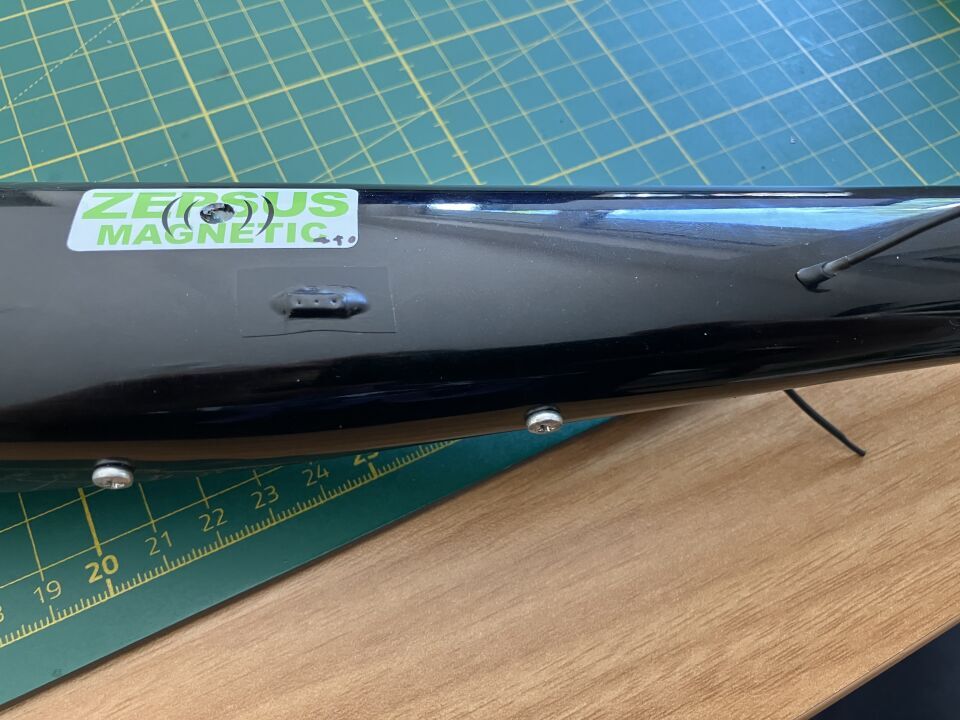

Der Ladeanschluss wurde dieses Mal an der Seite realisiert. Weil es einfach so am besten gepasst hat.
Also Loch fraesen und einbauen. Damit es auch einigermassen sauber und geschützt ist einfach ein PVC Klebeband darüber und an den Kontakten durchgestochen...
So wird dann geladen...
Das wäre also schon mal fertig.
Antrieb muss ich nicht mehr zusammenbasteln, die habe ich ja alle schon fertig gemacht. Zum Einsatz wird hier als erstes dieser Kollege kommen mit 10S.
Motor eingebaut und noch mal die Empfänger/Telemetrieleitung verlegen.
Ach und mein blaues Klebeband hab ich auch wieder gefunden....
das war mal zwischenzeitlich von einer meiner Töchter entwendet worden...
Servokabel sind auch die von Sergey, noch etwas lang. aber das mach ich erst, wenn ich mal alles fertig habe und geflogen bin, bevor es noch zu kurz wird...
Ja und dann bleibt eigentlich nur noch die Akkufrage.

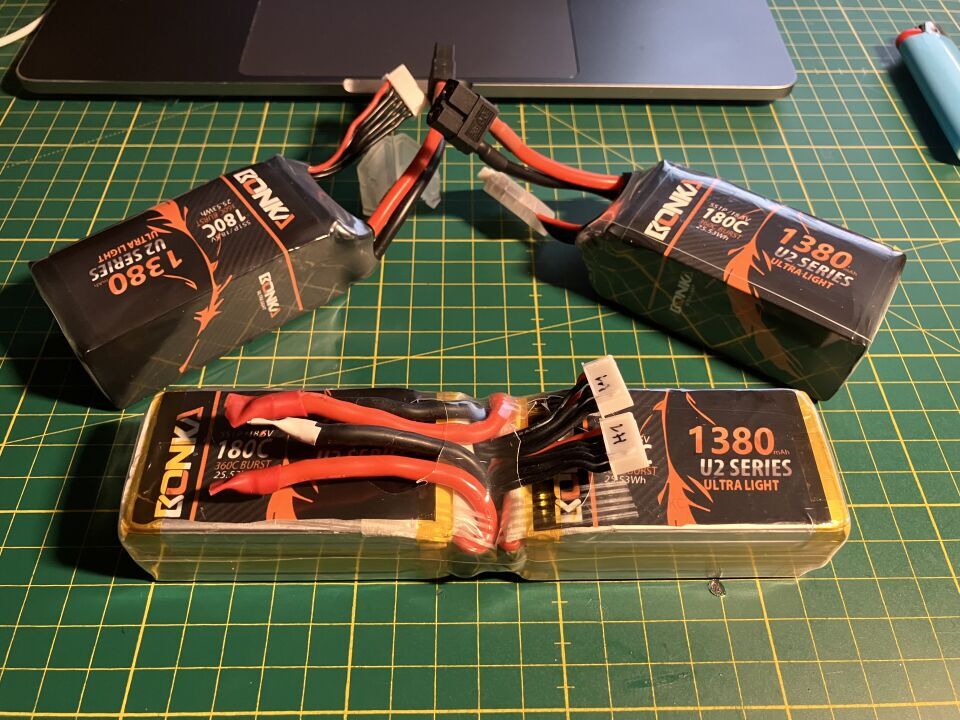

hier hab ich mich fuer Mylipo 1380 mAh entschieden. Die sind wirklich sehr leicht und passen mit den Abmassen.
Hoffe nur, dass die nicht zu klein fuer die Leistung sind, aber das wird sich ja dann zeigen.
Die 2 5S packs kann ich leider nicht zusammenlöten, da ich kein 10S Ladegerät habe. Zum Laden muss ich die wieder trennen, also muessen leider Stecker verlötet werden. Die Kabel sind alle seitlich ausgeführt und beide in einem Schrumpfschlauch eingeschrumpft damit es ein handliches Packet wird.
Das Fertiggewicht ist dabei ein paar Gramm unter 400g. Also fuer Wettbewerb müssten dann ein paar Gramm wieder draufgeklebt werden.
Die Anschlussleitungen hab ich einfach verlängert. Ich hatte jetzt keine Lust an der Zelle direkt zu löten.
Hier sieht man wie es eingefuehrt wird, das geht ganz gut aber das gesamte Paket sollte nicht breiter sein...
Es schaut hier auf den Bild wirklich schwieriger aus, als es ist. Es geht ziemlich smooth rein ohne viel drücken etc.

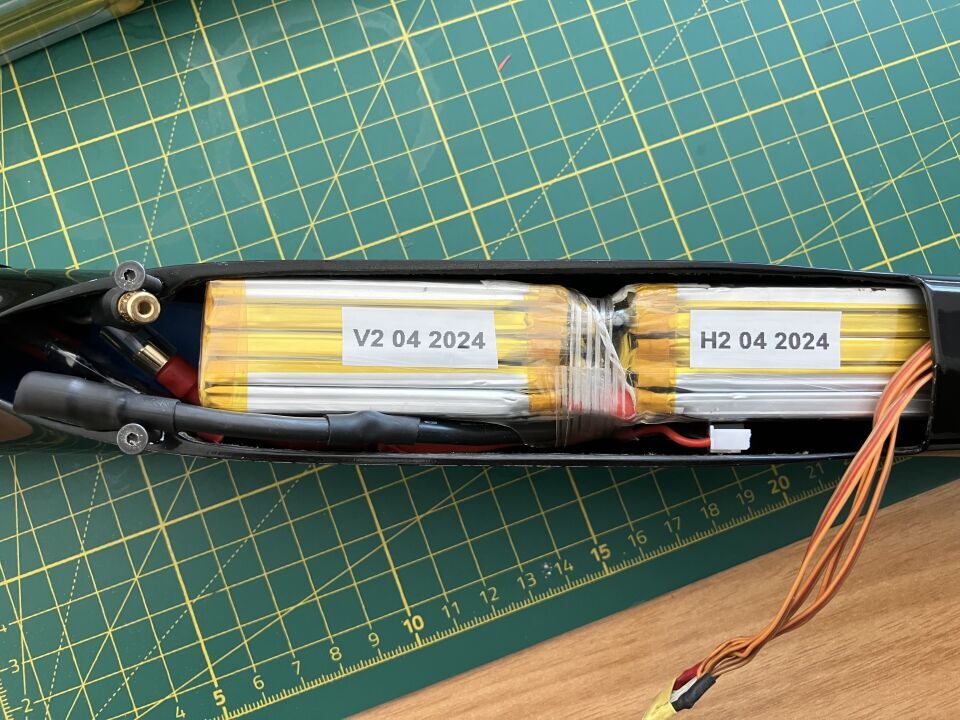

So sitzt er dann drin. Das ist auch ungefähr die Schwerpunktlage die ich benötige. Nach hinten ist da massig Platz. Und wenn ich einen schwereren Antrieb verwenden möchte, ist das auch kein Problem.

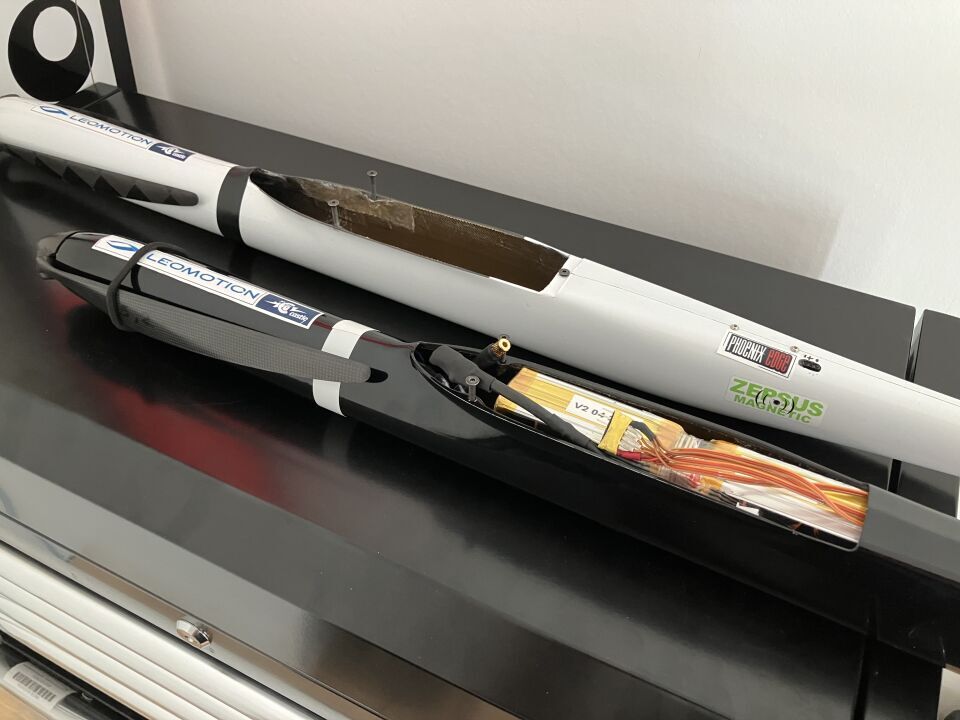

B18 Rumpf neben meinen B16 mod Rumpf..

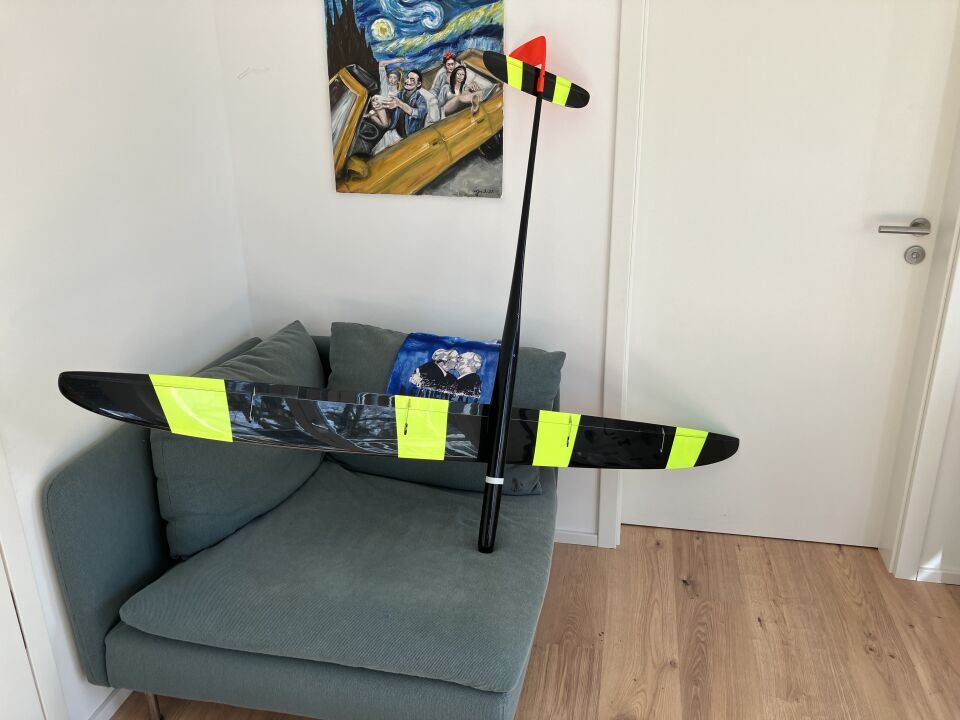

Fluegel drauf und alles fertig...
Jetzt muss noch alles eingestellt werden und mal warten wann dann mal geflogen wird...
