Regler HOUSING

Die Idee ein Gehäuse fuer einen Regler zu machen, entstand eingentlich schon vor einigen Jahren. Mich hat es immer gestoert, dass der Regler samt der zusätzlichen Komponenten wie Unilog und Stromsensor mit all den Kabeln in der Gegend rumbaumeln. Zudem mit all den Kabeln ist da auch einiges an Gewicht vergraben, das eigentlich nicht sein muss. Um alles so kurz wie moeglich zu gestallten, inklusive der Motoranschusskabeln ist ein Gehäuse das mit dem Motor verbunden ist optimal.

Das Housing hat die Aufgabe den Regler aufzunehmen und zu schützen, ebenso den Unilog und er wirkt auch als Dämpfer bei Erschütterungen. Bei besonders engen Rümpfen wie bei Avionik B16/B18 wird das deutlich...

Hier ein Bild in einem B16 Rumpf.

Ursprunglich hab ich aus einem Alurohr das abgedreht wurde den 1. Versuch unternommen um zu sehen ob das klappen könnte. Ich hatte damals noch keinen 3D Drucker. Das Alurohr diente zunächst nur mal um zu sehen ob alles einigermassen sauber unterzubringen ist, und das schaute gut aus.... Nach der Anschaffung des 3D Druckers waren dann nachher eigentlich keine Grenzen mehr gesetzt...

Hier mal ein Bild der Historie der Housings..

Von links nach rechts. Alu war der Anfang, war im Endeffekt nur als Schablone tätig. Danach der 1. Prototyp mit über 8g. Hat funktioniert aber das ging auch noch leichter.

Rot in PLA neue Variante in PLA. war auch nur zum testen ob alles passt. Fuer die finale Variante brauchte es noch einnmal ein paar Drucks um mit den Material das bis 100 Grad stabil bleibt ein gutes Ergebnis zu erzielen.

Das finale Gewicht hier fuer castle 160HV und 200 lite liegt bei 5,9g.

Der Regler ist in das Housing eingclipst. Die Anschlüsse zum Motor sind aus Rechteck Kupferlackdraht mit einem Querschnitt von ca 4,8mm2.

Die Motorkabel sind ebenfalls gekürzt. Die Verbindung kann man als starr ansehen, aber dadurch das der Regler in Housing eingegipst ist und das Housing fest mit dem Regler verbunden ist, ist das kein Problem.

Insgesamt kann man dadurch sehr viel Gewicht einsparen und man hat alles kompakt und aufgeräumt.

Folgende Motoren und Regler wurden damit ausgestattet:

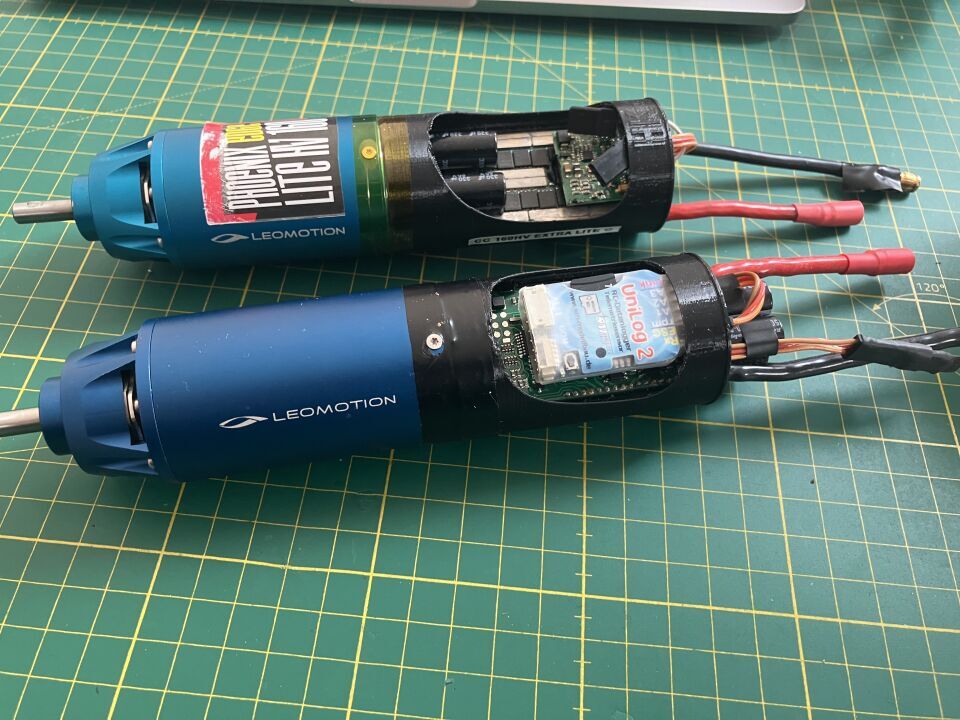

Jeti Phasor Race 2035-2100 6,7:1, Castle 160HV lite, Unilog 2, 400A Shunt, housing = 475g

Leo 4031-2050, 6,7:1, Castle 160 HV Edge lite, Unilog 2, 400A Shunt, housing = xxx kommt noch

Leo 4031-3300, 6,7:1, Castle 200 Edge lite, Unilog 2, 400A Shunt, housing = 471g

Leo 4038-2200, 6,7:1 YGE 200HV, FAI Unilog 2, 400A Shunt, housing = xxx kommt noch

Der YGE unten auf dem Bild noch vor dem Umbau.

Fuer den YGE 200 wurde im Prinzip das gleiche Gehäuse genutzt nur wurde es etwas kürzer konstruiert und mit angepassten Aufnahmen fuer den YGE Regler. Das Gehäuse hierbei wiegt dann 4,9g. etwas leichter wie das fuer die Castle Regler..

Die Motorkabel vom Regler wurden alle abgeloetet. die Motorkabel vom Motor gekuerzt und direkt auf die Platine des Reglers gelötet.

Weitere Bilder hierzu sind auch im Backfire II MOD thread zu finden..
